La tarjeta 4 del Uplink de ZTE HUVQ vira 2 10GE el tablero óptico C300 OLT del Uplink hacia el lado de babor de Ethernet del interfaz del puerto de GE del puerto 2.

Descripción

El ZXA10 C300 apoya las tarjetas siguientes del uplink de Ethernet 10GE/GE
HUTQ: 2 tarjetas ópticas portuarias portuarias del uplink de Ethernet del interfaz de 10GE y de 2 GE
HUVQ: 2 tarjetas ópticas portuarias portuarias del uplink de Ethernet del interfaz de 10GE y de 2 GE, apoyan SynE y la función 1588 de IEEE TC.

Características

Capacidad grande, rendimiento de alta densidad, alto, y llanura
Resuelve los requisitos para la evolución de la red y el despliegue de la “capacidad grande y pocas oficinas”, y cumple los requisitos de la red plana, tableros de alta densidad del interfaz, y proporciona las soluciones especiales para el ratio que parte grande y los escenarios de larga distancia del uso.
acceso del Siete-modo a asegurar la evolución continua de la red
GPON/EPON, 10G PON (XG-PON1/10G-EPON/XGS-PON), y NG-PON2 (TWDM-PON) tres generaciones de tecnologías del acceso de PON se integran en la misma plataforma mientras que apoyan el P2P. Despliegue a pedido y acceso flexible asegurar la evolución continua de la red.
Adáptese a la convergencia de la red y a llevar del lleno-servicio
Se adapta a TDM y los portadores móviles del regreso, VLAN completo/multicast/las capacidades de servicio de QoS y el funcionamiento excelente del servicio, que cumple los requisitos de la construcción de la red bajo fondo del adelanto óptico, el retiro de cobre,

Parámetro

Indicador	Situación	Descripción
FUNCIONAMIENTO	El LED está apagado.	La tarjeta se acciona apagado.
	El LED verde está PRENDIDO.	La tarjeta autoverificadora termina pero no puede recibir datos de la tarjeta de la transferencia y de control o del nanómetro.
	El LED verde destella irregular.	La tarjeta está transfiriendo datos de la tarjeta de la transferencia y de control o del servidor de administración de la red.
	El LED verde destella lentamente (0,5 herzios).	La tarjeta corre correctamente.
	El LED rojo está PRENDIDO.	Fracaso de hardware de la tarjeta
	El LED rojo destella lentamente (0,5 herzios).	La tarjeta se enchufa la ranura incorrecta.
	El LED amarillo destella lentamente (0,5 herzios).	La versión del programa de la tarjeta no hace juego el de la tarjeta de la transferencia y de control. la Auto-actualización no se configura en la tarjeta.
XG1/XG2/G- E1/GE2	El LED verde está apagado.	El módulo óptico no está conectado o fracaso del vínculo óptico.
	El LED verde está PRENDIDO.	El interfaz óptico está conectado (VÍNCULO).
	El LED verde destella.	El interfaz óptico es de envío y de recepción de los datos (ACTIVOS).

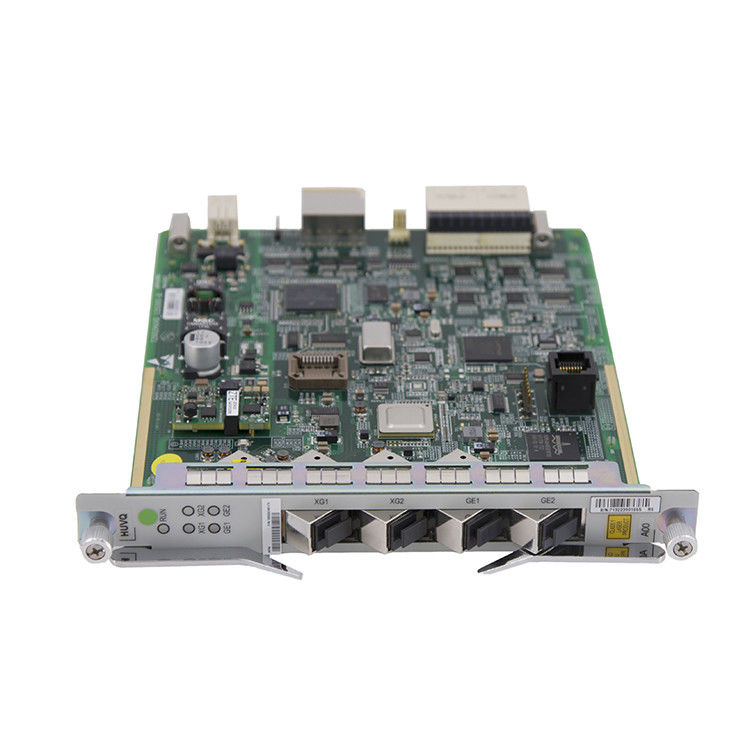

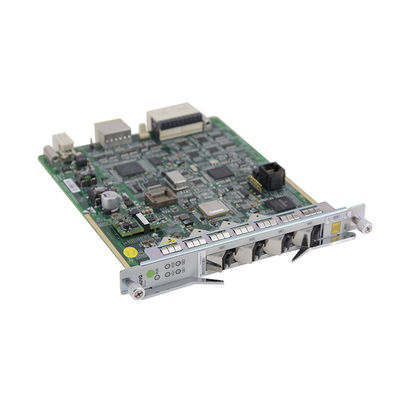

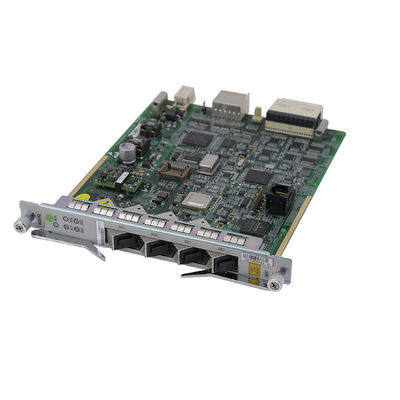

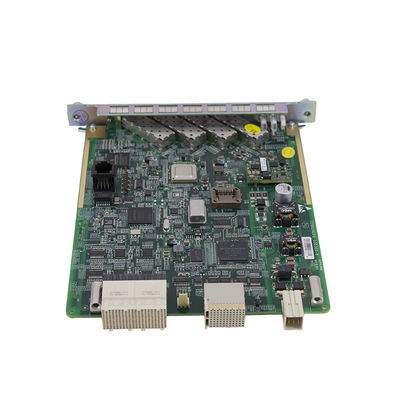

Imágenes detalladas

FAQ

1, Q: ¿Cuál es diferencia de HUVQ y de HUTQ?

: HUTQ y HUVQ son el puerto 10GE de ZTE 2 y tarjeta óptica portuaria del uplink de Ethernet del interfaz de 2 GE pero solamente HUVQ puede apoyar SynE y la función 1588 de IEEE TC.



2, Q: ¿Cuáles son las relaciones de trazado entre la tarjeta del Uplink y la tarjeta de la transferencia y de control para ZXA10 C300/C350/C320?

:

Tipo de tarjeta	Nombre de tarjeta	Tarjeta de la transferencia y de control					Ranura
		SCXN	SCTM	SCXM	SCXL	SMXA
Tarjeta del uplink de Ethernet	XUTQ	Χ	√	Χ	√	Χ	Ranura para tarjeta del vínculo del uplink de ZXA10 C300/C350
	XUVQ	Χ	√	Χ	√	Χ	Ranura para tarjeta del vínculo del uplink de ZXA10 C300/C350
	GUFQ	√	√	√	√	Χ	Ranura para tarjeta del vínculo del uplink de ZXA10 C300/C350
	GUSQ	√	√	√	√	Χ	Ranura para tarjeta del vínculo del uplink de ZXA10 C300/C350
	HUTQ	√	√	√	√	Χ	Ranura para tarjeta del vínculo del uplink de ZXA10 C300/C350
	HUVQ	√	√	√	√	Χ	Ranura para tarjeta del vínculo del uplink de ZXA10 C300/C350
	UCDC/1	Χ	Χ	Χ	Χ	√	Tarjeta de la hija de ZXA10 C320 SMXA
	UCDC/3	Χ	Χ	Χ	Χ	√	Tarjeta de la hija de ZXA10 C320 SMXA
	UCDC/5	Χ	Χ	Χ	Χ	√	Tarjeta de la hija de ZXA10 C320 SMXA





3, Q: ¿Cuáles son los interfaces del Uplink de ZXA10 C300 incluyeron?

:

Tipo de interfaz	Tarjeta de interfaz	Cantidad del interfaz
Interfaz óptico de GE	GUFQ	4
	GUSQ	4
	HUVQ	2
	HUTQ	2
Interfaz óptico 10GE	XUTQ	4
	XUVQ	4
	HUVQ	2
	HUTQ	2





4, Q: ¿HUVQ apoya el acceso y la conexión en cascada de usuario de Ethernet?

: NO, no hace. Apoya SynE y la función 1588 de IEEE TC.
