MPO/MTP avivan hacia fuera los cordones de remiendo de 0.9m m 12F MPO al cordón del LC OM3 Aqua Patch Cable Mtp Patch
Descripción
El cable del tronco de MTP de UT-reyes, una alternativa rentable a la terminación larga del campo, se diseña para la fibra de alta densidad que remienda en los centros de datos que necesitan ahorro de espacio y reducen problemas de la gestión de cable. Con los conectores de los E.E.U.U. Conec MTP y la fibra de Corning Clearcurve, se optimiza para 40G QSFP+ SR4/CSR4, la conexión directa de la óptica de 100G QSFP28 SR4 y los usos de alta densidad del centro de datos.
Por favor nota: Los conectores de los E.E.U.U. Conec MTP son completamente obedientes con los estándares de MPO, alcanzando niveles de un rendimiento más alto cuando están comparados a los conectores genéricos de MPO.
Los conectores del remiendo de la fibra de MTP hacen uso de las virolas moldeadas precisión de la TA con los pernos de guía del metal y las dimensiones de vivienda exactas para asegurar la alineación de la fibra al acoplarse. El cable de la fibra de MTP puede ser total terminado en combinaciones de 4, 8, 12, 24 y 48 cables de cinta de la fibra y se utiliza típicamente en placa madre de alta densidad y usos impresos de la placa de circuito (PWB) dentro de datos y de sistemas de telecomunicaciones.
Características
- Solución económica para la masa-terminación de la fibra
- Diseñado para la pérdida de pequeñas pérdidas y estándar SM y los usos del milímetro
- Cable redondo construido sólidamente, cable oval y opciones desnudas de la cinta disponibles
- Viviendas del codificado por color disponibles distinguir el tipo de la fibra, el tipo polaco y/o el grado del conector
- Bueno en repetibilidad e intercambiabilidad
Uso
- Red de comunicación de datos
- Red óptica del acceso de sistema
- Canal de la fibra del establecimiento de una red del almacén
- Arquitecturas de alta densidad
Especificación
Funcionamiento-MTP del conector
| Tipo del conector |
12-Fiber o 24Fiber MPO/MTP (no-fijado) |
| Polaco |
PC (MILÍMETRO); APC (SM) |
| Vivienda de color |
Milímetro (beige), milímetro de élite (aguamarina), SM (verde), élite del SM (amarilla) |
| Pérdida de inserción, típica (MTP/MPO) |
DB del ≤ 0,10 |
| Pérdida de inserción, máximo (MTP/MPO) |
DB del ≤ 0,3 |
| Pérdida de vuelta (MTP/MPO SM) |
PC >55dB; APC> 60dB |
| Pérdida de inserción, típica (LC/SC) |
DB del ≤ 0,10 |
| Pérdida de inserción, máximo (LC/SC) |
DB del ≤ 0,3 |
| Pérdida de vuelta (LC/SC SM) |
PC >55dB; APC> 65dB |
| Durabilidad (500 acoplamientos) |
< 0=""> |
Funcionamiento del cable de la fibra
| Tipo de la fibra |
OS2, OM1, OM2, OM3, OM4 |
| Cuenta de la fibra |
12,24,48,72,96,144 corazones |
| DB de la atenuación de la fibra (OS2) |
≤0.38 ≤0.34Type máximo (1310nm) ≤0.25 ≤0.19Type máximo (1550nm) |
| DB de la atenuación de la fibra (OM1) |
≤3.5 ≤2.7Type máximo (850nm) ≤1.5Max ≤1.2Type (1300nm) |
| DB de la atenuación de la fibra (OM2) |
≤3.5 ≤2.7Type máximo (850nm) ≤1.5Max ≤0.9Type (1300nm) |
| DB de la atenuación de la fibra (OM3) |
≤3.5 ≤2.7Type máximo (850nm) ≤1.5Max ≤0.9Type (1300nm) |
| DB de la atenuación de la fibra (OM4) |
≤3.5 ≤2.7Type máximo (850nm) ≤1.5Max ≤0.9Type (1300nm) |
|
Min.Bandwidth: Lanzamiento sobrellenado [Megaciclo-kilómetros]
|
OM1≥200 (850nm) ≥500 (1300nm) OM2≥500 (850nm) ≥500 (1300nm) OM3≥1500 (850nm) ≥500 (1300nm) OM4≥3500 (850nm) ≥500 (1300nm) |
| Min.Bandwidth: Ancho de banda modal eficaz del laser [Megaciclo-kilómetros] |
OM3 ≥2000 (850nm) OM4 ≥4700 (850nm)
|
| Diámetro externo |
12fiber: 3,0 o 5.5m m; 24fiber: 3,0 o 5.5m m |
| Color externo de la chaqueta |
OS2 (amarillo), OM2 (naranja), OM3 (aguamarina), OM4 (púrpura o aguamarina) |
| Material externo de la chaqueta |
LSZH, OFNP, OFNR |
| Resistencia a la tensión |
>500N |
| Temperatura de funcionamiento |
-40 ~ +85°C |

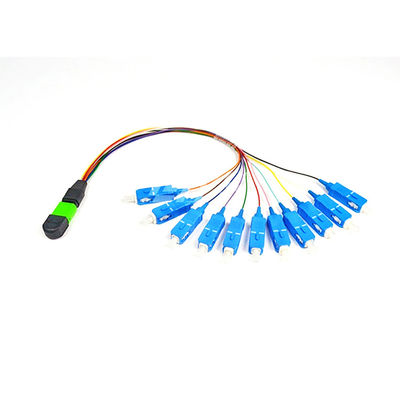

Imágenes detalladas
FAQ
Q: ¿Sea este en existencia?
: No, hay un plazo de ejecución de construir todos los montajes de cable de MTP.
Q: ¿Cuál es la diferencia entre MTP y MPO?
: MTP es la marca de USConec MPO que utilizamos. Los términos son permutables.
Q: ¿Cómo sé qué género necesito?
: El género refiere a los pernos de guía del metal que salen del endface del MTP. La mayoría de los transmisores-receptores (módulos de QSFP) tienen pernos masculinos, así que le necesitarán los cables femeninos interconectarlos.
Q: ¿Donde esté éstos fabrique?
: En nuestra Melbourne, fábrica de la Florida, los E.E.U.U.
Q: ¿Si estoy conectando directamente de transmisor-receptor con el transmisor-receptor, qué cable de la polaridad necesito?
: Usted necesitará probablemente a una hembra del método B al cable femenino. Compruebe por favor con su documentación para confirmar.
