Dispositivo de Mux Demux DWDM del canal del módulo 8 de 8CH 100GHz DWDM
Descripción
Los módulos de varios canales de /demultiplexer del multiplexor de DWDM (Mux /DeMux) están disponibles en el espaciamiento de canal del ITU de 200GHz. Demuestran de pequeñas pérdidas, la insensibilidad de la temperatura y el funcionamiento confiable en cualquier módulo del uso de sistema. Mux/DeMux ofrecen las soluciones baratas de la gestión de la longitud de onda que son convenientes para el largo trayecto, el metro, y el uso de acceso
La tecnología de DWDM de UT-reyes es una extensión del establecimiento de una red óptico. Los dispositivos de DWDM (multiplexor, o Mux para corto) combinan la salida de varios transmisores ópticos para la transmisión a través de una sola fibra óptica. En el lado receptor, otro dispositivo de DWDM (demultiplexor, o Demux para el cortocircuito) separa las señales ópticas y los pasos combinados cada canal a un receptor óptico. Solamente una fibra óptica se utiliza entre los dispositivos de DWDM (por la dirección de transmisión). En vez de requerir una fibra óptica por pares del transmisor y del receptor, DWDM permite que varios canales ópticos ocupen un solo cable de fribra óptica. Como se muestra abajo, adoptando la pérdida baja gausiana de alta calidad de la tecnología de AAWG, de inserción de UT-rey DWDM Mux/Demuxprovides (3.5dB típico), y la alta confiabilidad. Con la estructura actualizada, estos multiplexores y los demultiplexores de DWDM pueden ofrecer una instalación más fácil.
Características
espaciamiento de canal del ITU 100GHz (ITU 100GHz)
Pérdida de inserción baja
transmisión de banda ancha
alto aislamiento del canal
Altas estabilidad y confiabilidad
trayectoria óptica De epoxy-libre
Usos
1. Canal Mux/Demux/
2. Sistema DWDM de DWDM
3. Router
4. Amplificador óptico de la fibra
5. Sistema de CATV
Especificación
|
|
Mux |
Demux |
| Longitud de onda del canal (nanómetro) |
1530.33~1560.61 (rejilla del ITU 21~59) |
| Exactitud central de la longitud de onda (nanómetro) |
± 0,5 |
| Min Channel Spacing (gigahertz) |
100 |
| Banda útil (ancho de banda) de @-0.5dB (nanómetro) |
>0,22 |
| Pérdida de inserción (DB) |
Añada/el descenso Ch. |
≤1.0 |
| Ch reflexivo. |
≤0.4 |
| Llanura de la banda útil (DB) |
≤0.3 |
| El aislamiento del canal añada/del descenso (el DB) |
Adyacente |
N/A |
≥25 |
| Canal no adyacente |
N/A |
≥35 |
| Aislamiento reflexivo (DB) |
≥12 |
| Temperatura de la pérdida de inserción (dB/°C) |
≤0.003 |
| Desplazamiento de la temperatura de la longitud de onda (°C) del nanómetro |
≤0.002 |
| PDL (DB) |
≤0.1 |
| PMD (picosegundo) |
≤0.1 |
| Directividad (DB) |
≥50 |
| Pérdida de vuelta (DB) |
≥45 |
| Poder clasificado (mW) |
500 |
| Temperatura de la operación (°C) |
0 ~ +70 |
| Temperatura de almacenamiento (°C) |
-40 ~ +85 |
| Dimensión (milímetros) |
L100×W80×H10 |
Información el ordenar
| SDWDM |
|
| Espaciamiento de canal |
1=100GHz |
| Tipo de aplicación |
M=Mux
D=Demux
|
| ITU del canal del ITU |
C21=1560.61nm
C23=1558.98nm
|
| Diámetro de la fibra |
fibra 1=Bare
tubo flojo 2=900um
cable de 3=3m m
|
| Longitud de la fibra |
1=1Meter
2=2Meter
|
| Conector |
0=None
1=FC/APC
2=FC/PC
3=SC/APC
4=SC/PC
5=O
6=LC
|

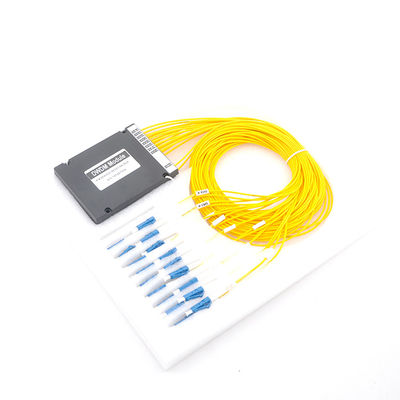

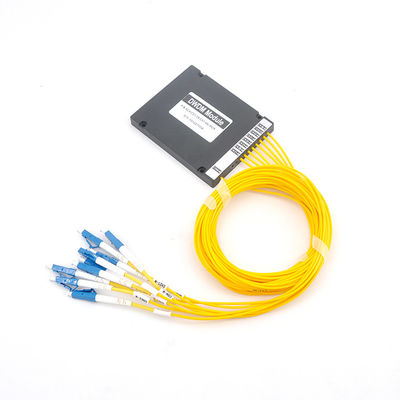

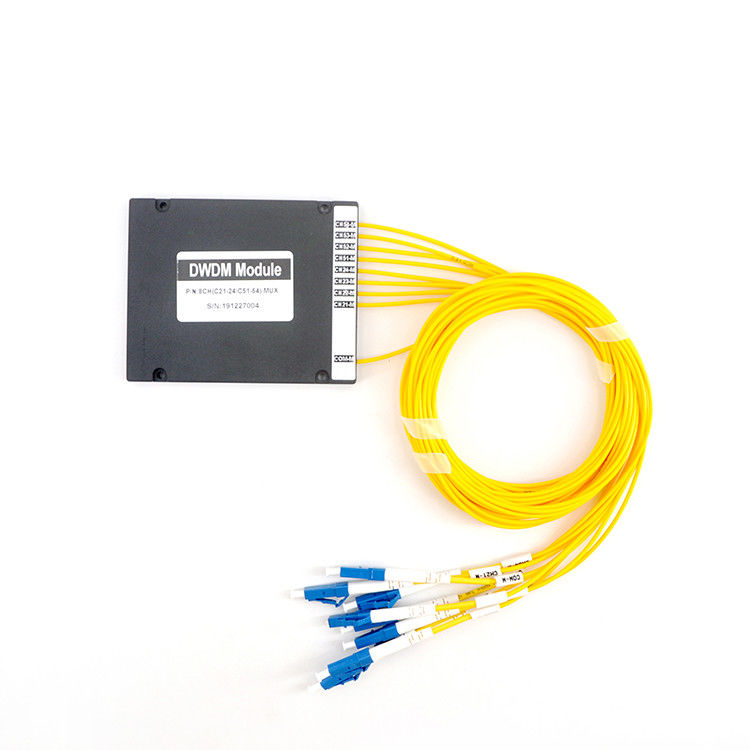

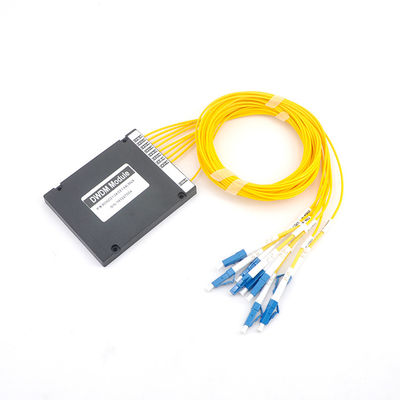

Imágenes detalladas
FAQ
Q: ¿Puedo tener un pedido de la muestra para este producto?
: Sí, damos la bienvenida a orden de la muestra para probar y para comprobar calidad. Las muestras mezcladas son aceptables.
Q: ¿Qué sobre el plazo de ejecución?
: La muestra necesita 3-5 días, tiempo de la producción en masa necesita 1-2 semanas para la cantidad de la orden más que
Q: ¿Usted tiene límite de MOQ para la orden de la muestra?
: MOQ bajo, 1pc para la comprobación de la muestra está disponible
Q: ¿Cuál es su mejor precio?
: De acuerdo con la calidad de nuestros productos y la cantidad de su order.we citaría el mejor precio a juego todo el tiempo.
Q: ¿Puede usted proporcionar servicio de OEM/ODM?
: Sí, podemos. Por favor conozcamos sus requisitos del deatil.
Q: ¿Cómo usted envía las mercancías y cuánto tiempo él toma para llegar?
: Enviamos generalmente por DHL, UPS, Fedex o TNT. Tarda generalmente 3-5 días para llegar. Línea aérea y mar que envían también opcional.
