Datos del producto:
|
| Nombre de producto: | divisor del plc | Tipo: | Mini Type 1*2 |
|---|---|---|---|
| Uso: | Establecimiento de una red de FTTH | Tipo de la fibra: | G657A1 |
| Tipo del conector: | SC/UPC | Longitud de onda: | 1260-1650nm, 1310nm/1550nm |
| Longitud de la fibra: | el 1M, el 1.5M o modificado para requisitos particulares | Artículo: | spliter de la fibra |
| Pérdida de inserción: | ≤4.1dB | Paquete: | cajas plásticas 1pcs 1 |
| modelo: | SM/MM | Dimensión: | 60*7*4m m |
| Resaltar: | Divisor del PLC de la fibra óptica del UPC,divisor del plc de la fibra óptica 1x2,Divisor óptico pasivo del gpon del UPC |
||

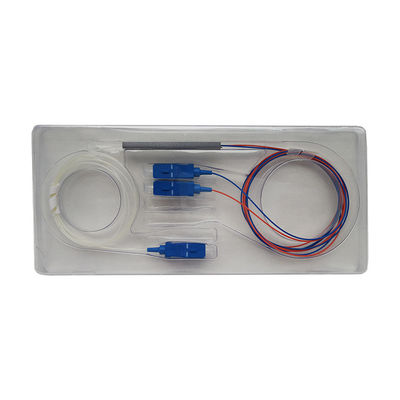

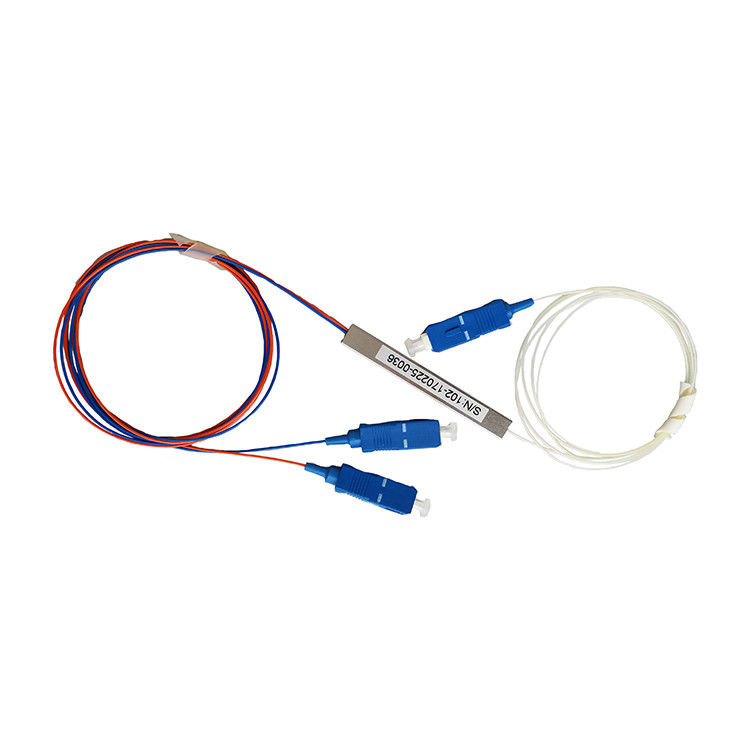

Los divisores de PLC de UT-reyes se utilizan para separar o para combinar señales ópticas. Un PLC (circuito planar de la onda luminosa) es un componente microóptico basado en tecnología de circuito planar de la onda luminosa y provee de una solución de la distribución ligera del bajo costo pequeño factor de forma y alta confiabilidad. PLCs se fabrica usando los circuitos de la guía de onda del vidrio de silicona que se alinean con un microprocesador del arsenal de la fibra del v-surco que utilice la fibra de la cinta. Una vez que se alinea y se enlaza todo, entonces se empaqueta dentro de una vivienda miniatura.
El divisor del PLC de la fibra óptica es un componente pasivo esencial en fibra a la red doméstica.
El nombre completo del divisor del PLC es divisor planar del circuito de la onda luminosa. Adopta tecnología óptica de la guía de onda de la silicona y se utiliza para la asignación óptica del poder sede a las premisas del cliente en las redes de FTTx y de FTTH.
|
Artículo |
1x2 |
1x3 |
1x4 |
1x6 |
1x8 |
1x12 |
||||||||||
|
Longitud de onda de funcionamiento (nanómetro) |
1260-1650 |
|||||||||||||||
|
Tipo de la fibra |
G657A1 o como pedido de los clientes |
|||||||||||||||
|
Conector |
SC/FC/LC |
|||||||||||||||
|
Sección de la virola |
UPC/APC |
|||||||||||||||
|
Pérdida de inserción (DB) |
≤4.1 |
≤6.4 |
≤7.4 |
≤9.3 |
≤10.5 |
≤12.8 |
||||||||||
|
Uniformidad de la pérdida (DB) |
≤0.4 |
≤0.4 |
≤0.6 |
≤1.6 |
≤0.8 |
≤1.2 |
||||||||||
|
Pérdida de vuelta (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
|
Pérdida dependiente de la polarización (DB) |
≤0.2 |
≤0.2 |
≤0.2 |
≤0.2 |
≤0.2 |
≤0.25 |
||||||||||
|
Directividad (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
|
Pérdida de la correlación de la temperatura -40~℃85 (DB) |
≤0.5 |
≤0.5 |
≤0.5 |
≤1.5 |
≤0.5 |
≤0.5 |
||||||||||
|
Tamaño (milímetro) (LxWxH) |
40×4×4 |
60×7×4 |
||||||||||||||
|
Temperatura de trabajo (℃) |
-40~85 |
|||||||||||||||
|
Temperatura de almacenamiento (℃) |
-40~85 |
|||||||||||||||
|
Artículo |
1x16 |
1x24 |
1x32 |
1x48 |
1x64 |
1x128 |
||||||||||
|
Longitud de onda de funcionamiento (nanómetro) |
1260-1650 |
|||||||||||||||
|
Conector |
SC/FC/LC |
|||||||||||||||
|
Sección de la virola |
UPC/APC |
|||||||||||||||
|
Tipo de la fibra |
G657A1 o como pedido de los clientes |
|||||||||||||||
|
Pérdida de inserción (DB) |
≤13.8 |
≤15.8 |
≤16.8 |
≤18.7 |
≤20.5 |
≤24.1 |
||||||||||
|
Uniformidad de la pérdida (DB) |
≤1.2 |
≤1.5 |
≤1.5 |
≤2.0 |
≤2.0 |
≤2.5 |
||||||||||
|
Pérdida de vuelta (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
|
Pérdida dependiente de la polarización (DB) |
≤0.25 |
≤0.3 |
≤0.3 |
≤0.4 |
≤0.4 |
≤0.4 |
||||||||||
|
Directividad (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
|
Pérdida de la correlación de la temperatura -40~℃85 (DB) |
≤0.5 |
≤0.5 |
≤0.5 |
≤1.5 |
≤0.5 |
≤0.5 |
||||||||||
|
Tamaño (milímetro) (LxWxH) |
60×7×4 |
60×12×6 |
N/A |
|||||||||||||
|
Temperatura de trabajo (℃) |
-40~85 |
|||||||||||||||
|
Temperatura de almacenamiento (℃) |
-40~85 |
|||||||||||||||
|
Artículo |
2x2 |
2x4 |
2x8 |
2x16 |
2x32 |
2x64 |
2x128 |
|||||||||
|
Longitud de onda de funcionamiento (nanómetro) |
1260-1650 |
|||||||||||||||
|
Tipo de la fibra |
G657A1 o como pedido de los clientes |
|||||||||||||||
|
Conector |
SC/FC/LC |
|||||||||||||||
|
Sección de la virola |
UPC/APC |
|||||||||||||||
|
Pérdida de inserción (DB) |
≤4.5 |
≤7.9 |
≤10.8 |
≤14.1 |
≤17.3 |
≤21.1 |
≤24.8 |
|||||||||
|
Uniformidad de la pérdida (DB) |
≤0.9 |
≤1.1 |
≤1.2 |
≤1.5 |
≤1.8 |
≤2.2 |
≤2.5 |
|||||||||
|
Pérdida de vuelta (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
|||||||||
|
Pérdida dependiente de la polarización (DB) |
≤0.2 |
≤0.2 |
≤0.3 |
≤0.3 |
≤0.4 |
≤0.4 |
≤0.4 |
|||||||||
|
Directividad (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
|||||||||
|
Pérdida de la correlación de la temperatura -40~℃85 (DB) |
≤0.5 |
≤0.5 |
≤0.5 |
≤1.5 |
≤0.5 |
≤0.5 |
≤0.5 |
|||||||||
|
Tamaño (milímetro) (LxWxH) |
50×4×4 |
60×7×4 |
N/A |
|||||||||||||
|
Temperatura de trabajo (℃) |
-40~85 |
|||||||||||||||
|
Temperatura de almacenamiento (℃) |
-40~85 |
|||||||||||||||
