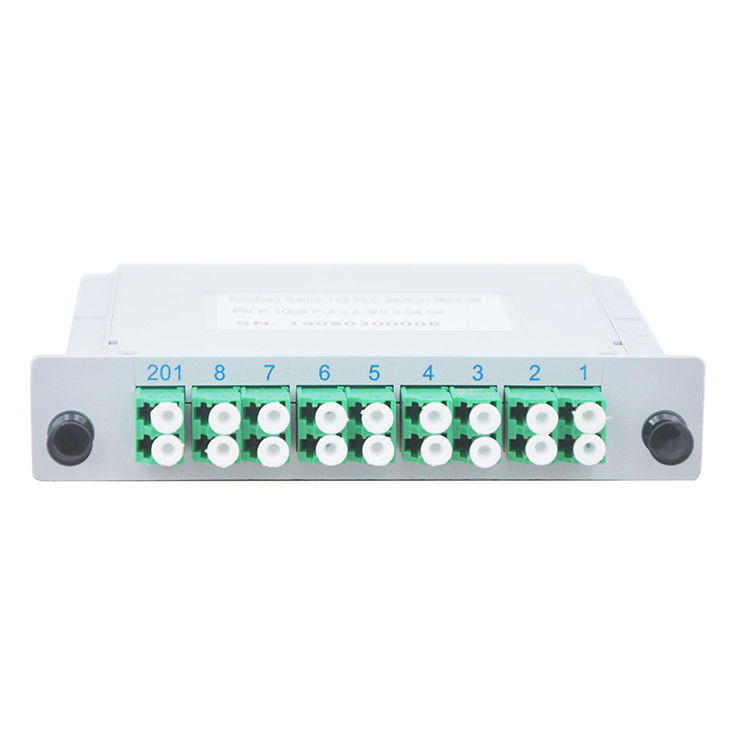

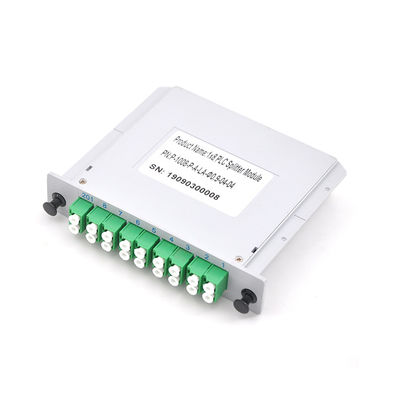

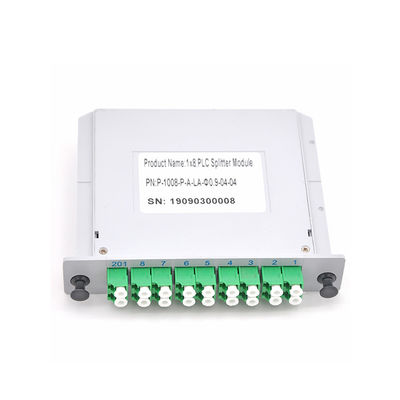

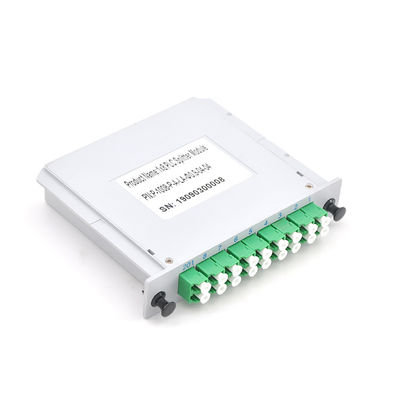

Datos del producto:
|
| Nombre de producto: | divisor del plc | Tipo: | Tipo 2x16 del casete |
|---|---|---|---|
| Uso: | Solución de FTTH FTTX | Tipo de la fibra: | G657A1 |
| Tipo del conector: | LC/APC | Longitud de onda: | 1260-1650nm |
| Artículo: | Spliter de la fibra del casete | Pérdida de inserción: | 14.1dB |
| modelo: | SM/MM | Ratio del divisor: | 2*16 |
| Palabras claves: | Divisor del PLC del casete | ||
| Resaltar: | divisor de la fibra del solo modo 2x16,Divisor de la fibra del solo modo de LGX,Divisor del cable de fribra óptica de LGX |
||
El tipo divisor de fibra óptica del UT-rey tarjeta es un tipo de dispositivo óptico de la gestión del poder que se fabrique usando tecnología óptica de la guía de onda de la silicona.
El divisor del PLC se basa en un dispositivo óptico de la distribución de poder de la guía de onda integrada del substrato del cuarzo, tiene las ventajas del pequeño volumen, de la gama de longitud de onda de trabajo, de la alta confiabilidad, de la buena característica ligera de la uniformidad etc, es especialmente conveniente para el equipo local de la red (EPON, BPON, GPON etc) y de terminal conectado óptico pasivo y realizar la divisoria de la señal óptica.
El UT-rey proporciona la serie entera de productos del divisor 1xN y 2xN que se adapten para los usos específicos. Todos los productos resuelven GR-1209-CORE y GR-1221-CORErequirements.We producen toda clase de divisores del PLC de la fibra óptica y vender en casa y a bordo: mini tipo del módulo, tipo del módulo de LGX, tipo de acero del tubo, tipo desnudo de la fibra, tipo plástico del módulo del ABS, tipo del estante, tipo de la bandeja del módulo de la fusión, tipo… etc. del cierre del divisor.
Especificación
|
Artículo |
1x2 |
1x3 |
1x4 |
1x6 |
1x8 |
1x12 |
||||||||||
|
Longitud de onda de funcionamiento (nanómetro) |
1260-1650 |
|||||||||||||||
|
Tipo de la fibra |
G657A1 o como pedido de los clientes |
|||||||||||||||
|
Conector |
SC/FC/LC |
|||||||||||||||
|
Sección de la virola |
UPC/APC |
|||||||||||||||
|
Pérdida de inserción (DB) |
≤4.1 |
≤6.4 |
≤7.4 |
≤9.3 |
≤10.5 |
≤12.8 |
||||||||||
|
Uniformidad de la pérdida (DB) |
≤0.4 |
≤0.4 |
≤0.6 |
≤1.6 |
≤0.8 |
≤1.2 |
||||||||||
|
Pérdida de vuelta (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
|
Pérdida dependiente de la polarización (DB) |
≤0.2 |
≤0.2 |
≤0.2 |
≤0.2 |
≤0.2 |
≤0.25 |
||||||||||
|
Directividad (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
|
Pérdida de la correlación de la temperatura -40~℃85 (DB) |
≤0.5 |
≤0.5 |
≤0.5 |
≤1.5 |
≤0.5 |
≤0.5 |
||||||||||
|
Tamaño (milímetro) (LxWxH) |
40×4×4 |
60×7×4 |
||||||||||||||
|
Temperatura de trabajo (℃) |
-40~85 |
|||||||||||||||
|
Temperatura de almacenamiento (℃) |
-40~85 |
|||||||||||||||
|
Artículo |
1x16 |
1x24 |
1x32 |
1x48 |
1x64 |
1x128 |
||||||||||
|
Longitud de onda de funcionamiento (nanómetro) |
1260-1650 |
|||||||||||||||
|
Conector |
SC/FC/LC |
|||||||||||||||
|
Sección de la virola |
UPC/APC |
|||||||||||||||
|
Tipo de la fibra |
G657A1 o como pedido de los clientes |
|||||||||||||||
|
Pérdida de inserción (DB) |
≤13.8 |
≤15.8 |
≤16.8 |
≤18.7 |
≤20.5 |
≤24.1 |
||||||||||
|
Uniformidad de la pérdida (DB) |
≤1.2 |
≤1.5 |
≤1.5 |
≤2.0 |
≤2.0 |
≤2.5 |
||||||||||
|
Pérdida de vuelta (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
|
Pérdida dependiente de la polarización (DB) |
≤0.25 |
≤0.3 |
≤0.3 |
≤0.4 |
≤0.4 |
≤0.4 |
||||||||||
|
Directividad (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
|
Pérdida de la correlación de la temperatura -40~℃85 (DB) |
≤0.5 |
≤0.5 |
≤0.5 |
≤1.5 |
≤0.5 |
≤0.5 |
||||||||||
|
Tamaño (milímetro) (LxWxH) |
60×7×4 |
60×12×6 |
N/A |
|||||||||||||
|
Temperatura de trabajo (℃) |
-40~85 |
|||||||||||||||
|
Temperatura de almacenamiento (℃) |
-40~85 |
|||||||||||||||
|
Artículo |
2x2 |
2x4 |
2x8 |
2x16 |
2x32 |
2x64 |
2x128 |
|||||||||
|
Longitud de onda de funcionamiento (nanómetro) |
1260-1650 |
|||||||||||||||
|
Tipo de la fibra |
G657A1 o como pedido de los clientes |
|||||||||||||||
|
Conector |
SC/FC/LC |
|||||||||||||||
|
Sección de la virola |
UPC/APC |
|||||||||||||||
|
Pérdida de inserción (DB) |
≤4.5 |
≤7.9 |
≤10.8 |
≤14.1 |
≤17.3 |
≤21.1 |
≤24.8 |
|||||||||
|
Uniformidad de la pérdida (DB) |
≤0.9 |
≤1.1 |
≤1.2 |
≤1.5 |
≤1.8 |
≤2.2 |
≤2.5 |
|||||||||
|
Pérdida de vuelta (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
|||||||||
|
Pérdida dependiente de la polarización (DB) |
≤0.2 |
≤0.2 |
≤0.3 |
≤0.3 |
≤0.4 |
≤0.4 |
≤0.4 |
|||||||||
|
Directividad (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
|||||||||
|
Pérdida de la correlación de la temperatura -40~℃85 (DB) |
≤0.5 |
≤0.5 |
≤0.5 |
≤1.5 |
≤0.5 |
≤0.5 |
≤0.5 |
|||||||||
|
Tamaño (milímetro) (LxWxH) |
50×4×4 |
60×7×4 |
N/A |
|||||||||||||
|
Temperatura de trabajo (℃) |
-40~85 |
|||||||||||||||
|
Temperatura de almacenamiento (℃) |
-40~85 |
|||||||||||||||
