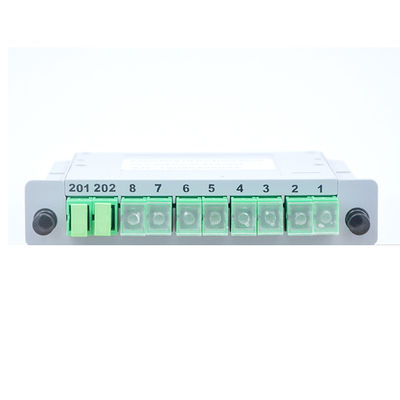

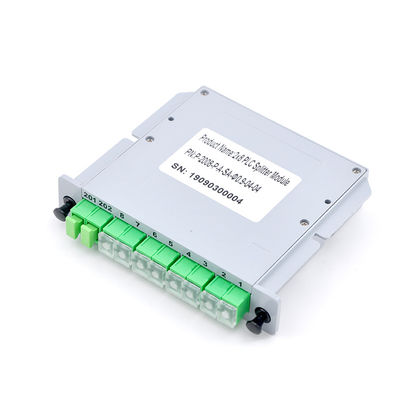

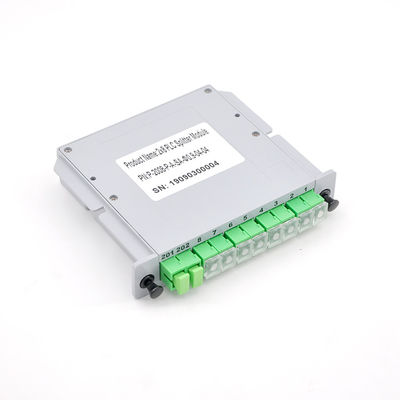

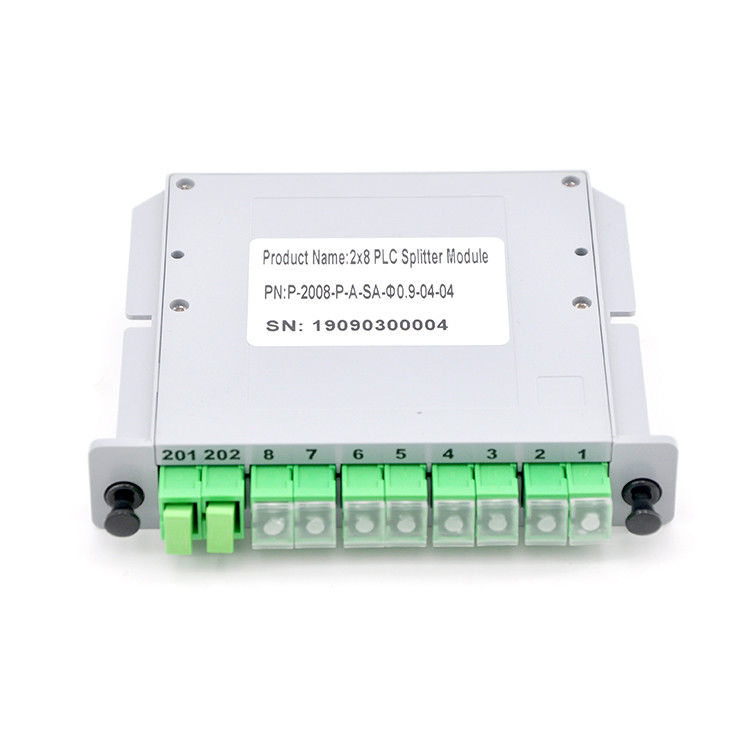

Datos del producto:
|
| Nombre de producto: | divisor del plc | Tipo: | Tipo 2x8 del casete |
|---|---|---|---|
| Uso: | Solución de FTTH FTTX | Tipo de la fibra: | G657A1 |
| Tipo del conector: | SC/APC SC/UPC | Longitud de onda: | 1260-1650nm |
| Artículo: | Spliter de la fibra del casete | Pérdida de inserción: | 10.5dB |
| modelo: | SM/MM | Ratio del divisor: | 2*8 |
| Palabras claves: | Divisor del PLC del casete | ||
| Resaltar: | divisor con varios modos de funcionamiento de la fibra óptica 2x8,Divisor con varios modos de funcionamiento de la fibra óptica de LGX,Divisor de la fibra del plc de LGX |
||
El tipo divisor de fibra óptica del UT-rey tarjeta es un tipo de dispositivo óptico de la gestión del poder que se fabrique usando tecnología óptica de la guía de onda de la silicona.
Ofrece confiabilidad tamaño pequeño, alta, la gama de longitud de onda de funcionamiento ancha y la buena uniformidad de canal a canal, y es ampliamente utilizado en redes de PON realizar partir del poder de la señal óptica.
El UT-rey proporciona la serie entera de productos del divisor 1xN y 2xN que se adapten para los usos específicos. Todos los productos resuelven GR-1209-CORE y GR-1221-CORErequirements.We producen toda clase de divisores del PLC de la fibra óptica y vender en casa y a bordo: mini tipo del módulo, tipo del módulo de LGX, tipo de acero del tubo, tipo desnudo de la fibra, tipo plástico del módulo del ABS, tipo del estante, tipo de la bandeja del módulo de la fusión, tipo… etc. del cierre del divisor.
Especificación
|
Artículo |
1x2 |
1x3 |
1x4 |
1x6 |
1x8 |
1x12 |
||||||||||
|
Longitud de onda de funcionamiento (nanómetro) |
1260-1650 |
|||||||||||||||
|
Tipo de la fibra |
G657A1 o como pedido de los clientes |
|||||||||||||||
|
Conector |
SC/FC/LC |
|||||||||||||||
|
Sección de la virola |
UPC/APC |
|||||||||||||||
|
Pérdida de inserción (DB) |
≤4.1 |
≤6.4 |
≤7.4 |
≤9.3 |
≤10.5 |
≤12.8 |
||||||||||
|
Uniformidad de la pérdida (DB) |
≤0.4 |
≤0.4 |
≤0.6 |
≤1.6 |
≤0.8 |
≤1.2 |
||||||||||
|
Pérdida de vuelta (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
|
Pérdida dependiente de la polarización (DB) |
≤0.2 |
≤0.2 |
≤0.2 |
≤0.2 |
≤0.2 |
≤0.25 |
||||||||||
|
Directividad (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
|
Pérdida de la correlación de la temperatura -40~℃85 (DB) |
≤0.5 |
≤0.5 |
≤0.5 |
≤1.5 |
≤0.5 |
≤0.5 |
||||||||||
|
Tamaño (milímetro) (LxWxH) |
40×4×4 |
60×7×4 |
||||||||||||||
|
Temperatura de trabajo (℃) |
-40~85 |
|||||||||||||||
|
Temperatura de almacenamiento (℃) |
-40~85 |
|||||||||||||||
|
Artículo |
1x16 |
1x24 |
1x32 |
1x48 |
1x64 |
1x128 |
||||||||||
|
Longitud de onda de funcionamiento (nanómetro) |
1260-1650 |
|||||||||||||||
|
Conector |
SC/FC/LC |
|||||||||||||||
|
Sección de la virola |
UPC/APC |
|||||||||||||||
|
Tipo de la fibra |
G657A1 o como pedido de los clientes |
|||||||||||||||
|
Pérdida de inserción (DB) |
≤13.8 |
≤15.8 |
≤16.8 |
≤18.7 |
≤20.5 |
≤24.1 |
||||||||||
|
Uniformidad de la pérdida (DB) |
≤1.2 |
≤1.5 |
≤1.5 |
≤2.0 |
≤2.0 |
≤2.5 |
||||||||||
|
Pérdida de vuelta (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
|
Pérdida dependiente de la polarización (DB) |
≤0.25 |
≤0.3 |
≤0.3 |
≤0.4 |
≤0.4 |
≤0.4 |
||||||||||
|
Directividad (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
|
Pérdida de la correlación de la temperatura -40~℃85 (DB) |
≤0.5 |
≤0.5 |
≤0.5 |
≤1.5 |
≤0.5 |
≤0.5 |
||||||||||
|
Tamaño (milímetro) (LxWxH) |
60×7×4 |
60×12×6 |
N/A |
|||||||||||||
|
Temperatura de trabajo (℃) |
-40~85 |
|||||||||||||||
|
Temperatura de almacenamiento (℃) |
-40~85 |
|||||||||||||||
|
Artículo |
2x2 |
2x4 |
2x8 |
2x16 |
2x32 |
2x64 |
2x128 |
|||||||||
|
Longitud de onda de funcionamiento (nanómetro) |
1260-1650 |
|||||||||||||||
|
Tipo de la fibra |
G657A1 o como pedido de los clientes |
|||||||||||||||
|
Conector |
SC/FC/LC |
|||||||||||||||
|
Sección de la virola |
UPC/APC |
|||||||||||||||
|
Pérdida de inserción (DB) |
≤4.5 |
≤7.9 |
≤10.8 |
≤14.1 |
≤17.3 |
≤21.1 |
≤24.8 |
|||||||||
|
Uniformidad de la pérdida (DB) |
≤0.9 |
≤1.1 |
≤1.2 |
≤1.5 |
≤1.8 |
≤2.2 |
≤2.5 |
|||||||||
|
Pérdida de vuelta (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
|||||||||
|
Pérdida dependiente de la polarización (DB) |
≤0.2 |
≤0.2 |
≤0.3 |
≤0.3 |
≤0.4 |
≤0.4 |
≤0.4 |
|||||||||
|
Directividad (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
|||||||||
|
Pérdida de la correlación de la temperatura -40~℃85 (DB) |
≤0.5 |
≤0.5 |
≤0.5 |
≤1.5 |
≤0.5 |
≤0.5 |
≤0.5 |
|||||||||
|
Tamaño (milímetro) (LxWxH) |
50×4×4 |
60×7×4 |
N/A |
|||||||||||||
|
Temperatura de trabajo (℃) |
-40~85 |
|||||||||||||||
|
Temperatura de almacenamiento (℃) |
-40~85 |
|||||||||||||||
