Datos del producto:
|
| Nombre de producto: | spliter del fbt | Tipo: | Tipo del fusible |
|---|---|---|---|
| Uso: | Solución de FTTH FTTX | Tipo de la fibra: | G657A1 |
| Tipo del conector: | Sin | Artículo: | acoplador óptico de la fibra |
| modelo: | SM | Ratio del divisor: | 1*2 |
| Divisor del ratio: | 99:1 al 50:50 | Material: | Tubo de acero |
| Resaltar: | Divisor del PLC de la fibra óptica de FBT,Divisor del PLC de la fibra óptica del ESTANTE del PLC,Divisor del cable de fribra óptica del ESTANTE del PLC |
||

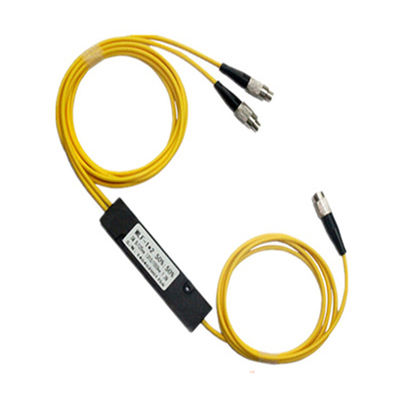

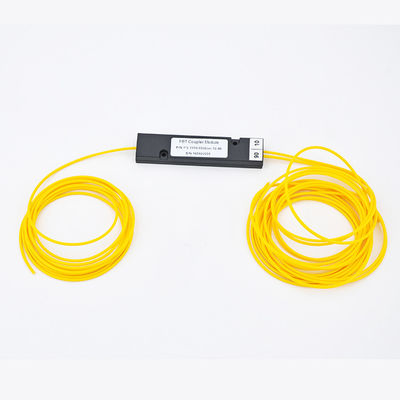

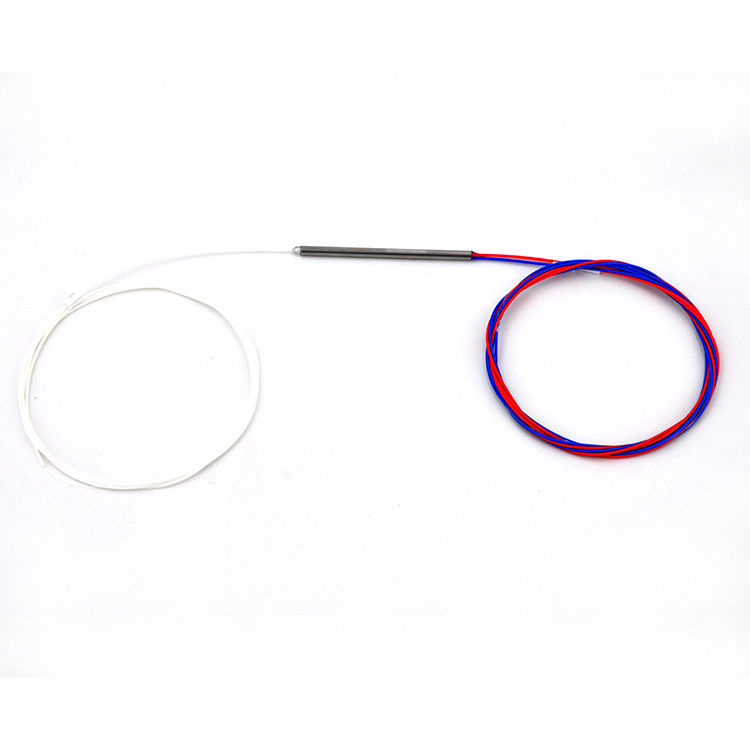

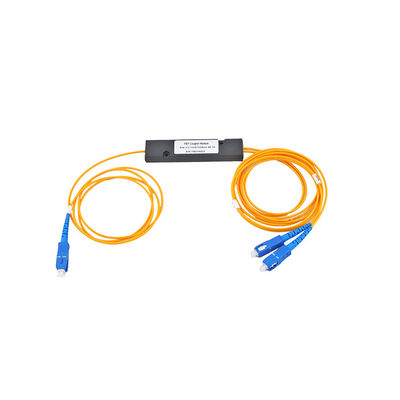

FBT de UT-reyes (forma cónica bicónica fundida) es la tecnología tradicional en la cual dos fibras se colocan de cerca juntas, torcida típicamente alrededor de uno a y se fundió junta aplicando calor mientras que están alargando y se están afilando a la asamblea. Controles de código fuente de una señal el ratio de acoplamiento deseado. Las fibras fundidas son protegidas por un substrato de cristal y después protegidas por un tubo de acero inoxidable, diámetro de típicamente 3 milímetros por 54 milímetros de largo. Los divisores de FBT se aceptan y se utilizan extensamente en redes ópticas pasivas. La imagen siguiente muestra a divisor de 1×2 FBT el divisor unimodal de la fibra de tres ventanas con la caja del ABS.
| Ratio de acoplamiento (%) | 50/50 |
| Directividad (DB) | >55 |
| Temperatura de funcionamiento (°C) | -20 - +70 |
| Temperatura de almacenamiento (°C) | -40 - +85 |
| Tipo de la fibra | Corning fibra unimodal de SMF-28, del DS, o flexcore |
| Longitud de la coleta de la fibra (m) | 1 |
| Configuración portuaria | 1x2 o 2x2 |
| Dimensión del paquete | Paquete 3.0x54m m |
| Acoplador estándar del solo modo | |
| Grado | Premio |
| Ratio de acoplamiento (%) | 50/50 |
| Exceso de pérdida (típica) (DB) | 0,1 |
| Pérdida de inserción máxima (DB) | 3,4 |
| Sensibilidad de la polarización (DB) | 0,1 |
| Longitud de onda de funcionamiento (nanómetro) | 850, 980, 1310, 1480, 1550, 1585, o longitud de onda de encargo |
| Acoplador de la banda ancha del solo modo | |
| Grado | Premio |
| Ratio de acoplamiento (%) | 50/50 |
| Exceso de pérdida (típica) (DB) | 0,1 |
| Pérdida de inserción máxima (DB) | 3,4 |
| Sensibilidad de la polarización (DB) | 0,1 |
| Longitud de onda de funcionamiento (nanómetro) | 1310+40, 1550+40, 1585 +40, o longitud de onda de encargo |
Tabla de conversión de acoplamiento de la pérdida del ratio/inserción
| Ratio de acoplamiento | Pérdida de inserción |
| 40/60 | 4.4/2.5 |
| 30/70 | 5.6/1.8 |
| 20/80 | 7.4/1.1 |
| 10/90 | 10.8/0.6 |
| 5/95 | 14.6/0.4 |
| 2/98 | 19.0/0.2 |
| 1/99 | 21.0/0.2 |
| Acoplador dual de la banda ancha de la ventana del solo modo | |
| Grado | Premio |
| Ratio de acoplamiento (%) | 50/50 |
| Exceso de pérdida (típica) (DB) | 0,1 |
| Pérdida de inserción máxima (DB) | 3,6 |
| Uniformidad (máximo) (DB) | 0,7 |
| Sensibilidad de la polarización (DB) | 0,10 |
| Longitud de onda de funcionamiento (nanómetro) | /1550 1310 + 40, 1310 /1585 + 40, o longitud de onda de encargo |
Tabla de conversión de acoplamiento de la pérdida del ratio/inserción
| Ratio de acoplamiento | Pérdida de inserción |
| Grado | Premio |
| 40/60 | 4.7/2.7 |
| 30/70 | 6.0/1.9 |
| 20/80 | 7.9/1.2 |
| 10/90 | 11.3/0.5 |
| 5/95 | 15.2/0.4 |
| 1/99 | 22.5/0.3 |
Nota: 1. Todos los parámetros están para el dispositivo sin los conectores.
2. Las especificaciones especiales se pueden modificar para requisitos particulares según requisitos de cliente.
El divisor de FBT apoya solamente tres longitudes de onda: 850nm, 1310nm, y 1550nm, que hace su incapacidad para trabajar en otras longitudes de onda. El divisor del PLC puede apoyar las longitudes de onda a partir de 1260 a 1650 nanómetro. La gama ajustable de longitud de onda hace el divisor del PLC conveniente para más usos.
El ratio que parte es decidido por las entradas y las salidas de un divisor del cable óptico. El ratio partido máximo del divisor de FBT es hasta 1:32, que significa que uno o dos entradas se pueden partir en un máximo de la salida de 32 fibras a la vez. Sin embargo, el ratio partido del divisor del PLC es hasta el 1:64 - uno o dos entradas con un máximo de la salida de 64 fibras. Además, el divisor de FBT es adaptable, y los tipos especiales son 1:3, 1:7, 1:11, etc. Pero el divisor del PLC es no-adaptable, y tiene solamente versiones estándar como el 1:2, 1:4, 1:8, 1:16, 1:32, y así sucesivamente.
La señal procesada por los divisores de FBT no puede ser uniformemente partido debido a una falta de gestión de las señales, así que su distancia de transmisión puede ser afectada. Sin embargo, el divisor del PLC puede apoyar los ratios iguales del divisor para todas las ramas, así que es más estable.
El divisor de FBT se utiliza típicamente para las redes que requieren la configuración del divisor de menos de 4 fracturas. Cuanto más grande es la fractura, mayor es el porcentaje de averías. Cuando su ratio que parte es más grande que 1:8, más errores ocurrirán y causarán un porcentaje de averías más alto. Así, el divisor de FBT se restringe más al número de fracturas en un acoplamiento. Pero el porcentaje de averías del divisor del PLC es mucho más pequeño.
En ciertas áreas, la temperatura puede ser un factor crucial que afecta a la pérdida de inserción de componentes ópticos. El divisor de FBT puede trabajar estable bajo temperatura de -5 a 75℃. El divisor del PLC puede trabajar en una gama de temperaturas más ancha del ℃ -40 a 85, proporcionando funcionamiento relativamente bueno en las áreas del clima extremo.
Debido a la tecnología de fabricación complicada del divisor del PLC, su coste es generalmente más alto que el divisor de FBT. Si su uso es simple y cortocircuito de fondos, el divisor de FBT es definitivamente una solución rentable.
