Datos del producto:
|
| Nombre de producto: | divisor del plc | Tipo: | Divisor 1x12 del PLC |
|---|---|---|---|
| Uso: | Solución de FTTH FTTX | Tipo de la fibra: | G657A1 |
| Tipo del conector: | SC/UPC | Longitud de onda: | 1260-1650nm |
| Longitud de la fibra: | el 1M, el 1.5M o modificado para requisitos particulares | Artículo: | Spliter de GPON |
| Pérdida de inserción: | ≤12.8dB | modelo: | SM/MM |
| Ratio del divisor: | 1*12 | Palabras claves: | Divisor del PLC del casete |
| Resaltar: | divisor del cable óptico 1650nm,divisor del cable óptico 1x12,divisor óptico del cordón 1650nm |
||
El divisor Planar Lightwave Circuit (PLC) de UT-reyes es un tipo de dispositivo óptico de la gestión del poder que se fabrique usando tecnología óptica de la guía de onda de la silicona. Ofrece confiabilidad tamaño pequeño, alta, la gama de longitud de onda de funcionamiento ancha y la buena uniformidad de canal a canal, y es ampliamente utilizado en redes de PON realizar partir del poder de la señal óptica. Oxin proporciona la serie entera de productos del divisor 1xN y del divisor 2xN que se adapten para los usos específicos.

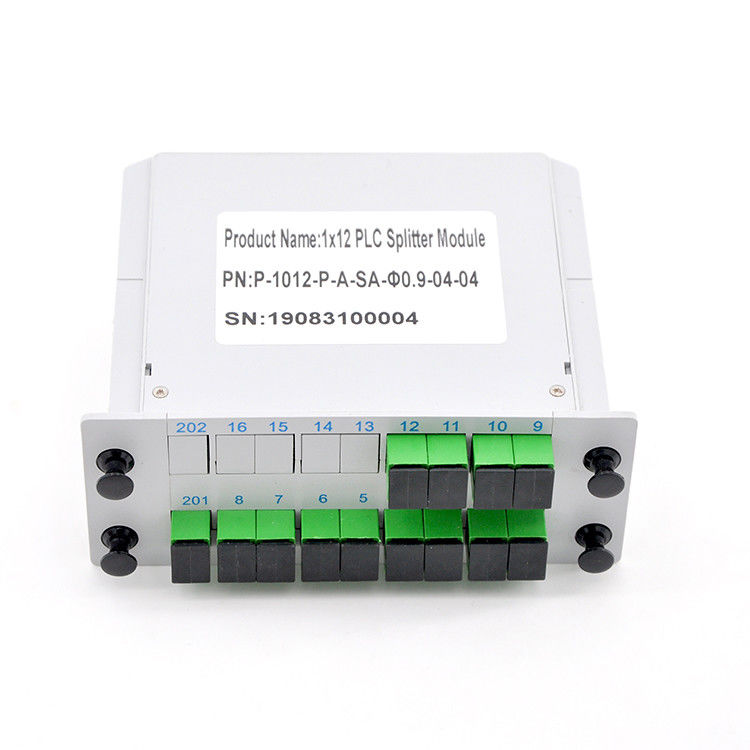

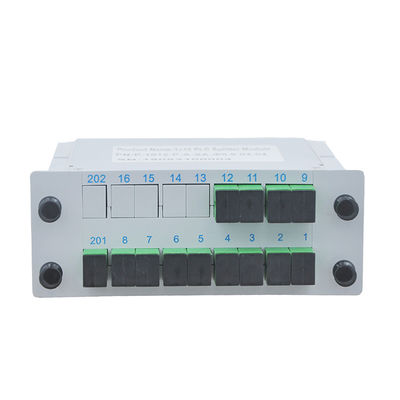

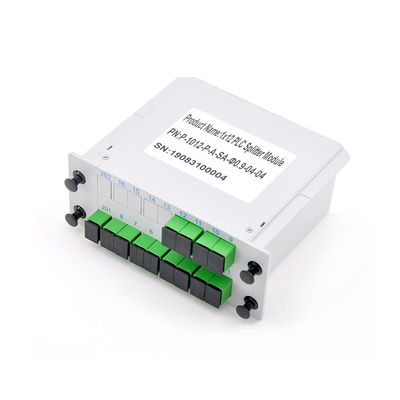

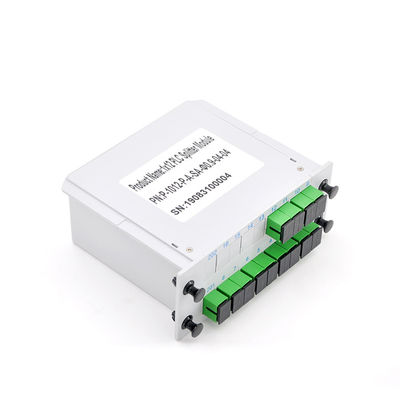

El tipo divisor de la inserción del cuidado del casete del PLC es el más de uso general de las redes de PON. Proporcionan la protección completa para los componentes y el cable ópticos internos, y se diseñan para las instalaciones convenientes y confiables
Especificación
|
Artículo |
1x2 |
1x3 |
1x4 |
1x6 |
1x8 |
1x12 |
||||||||||
|
Longitud de onda de funcionamiento (nanómetro) |
1260-1650 |
|||||||||||||||
|
Tipo de la fibra |
G657A1 o como pedido de los clientes |
|||||||||||||||
|
Conector |
SC/FC/LC |
|||||||||||||||
|
Sección de la virola |
UPC/APC |
|||||||||||||||
|
Pérdida de inserción (DB) |
≤4.1 |
≤6.4 |
≤7.4 |
≤9.3 |
≤10.5 |
≤12.8 |
||||||||||
|
Uniformidad de la pérdida (DB) |
≤0.4 |
≤0.4 |
≤0.6 |
≤1.6 |
≤0.8 |
≤1.2 |
||||||||||
|
Pérdida de vuelta (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
|
Pérdida dependiente de la polarización (DB) |
≤0.2 |
≤0.2 |
≤0.2 |
≤0.2 |
≤0.2 |
≤0.25 |
||||||||||
|
Directividad (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
|
Pérdida de la correlación de la temperatura -40~℃85 (DB) |
≤0.5 |
≤0.5 |
≤0.5 |
≤1.5 |
≤0.5 |
≤0.5 |
||||||||||
|
Tamaño (milímetro) (LxWxH) |
40×4×4 |
60×7×4 |
||||||||||||||
|
Temperatura de trabajo (℃) |
-40~85 |
|||||||||||||||
|
Temperatura de almacenamiento (℃) |
-40~85 |
|||||||||||||||
|
Artículo |
1x16 |
1x24 |
1x32 |
1x48 |
1x64 |
1x128 |
||||||||||
|
Longitud de onda de funcionamiento (nanómetro) |
1260-1650 |
|||||||||||||||
|
Conector |
SC/FC/LC |
|||||||||||||||
|
Sección de la virola |
UPC/APC |
|||||||||||||||
|
Tipo de la fibra |
G657A1 o como pedido de los clientes |
|||||||||||||||
|
Pérdida de inserción (DB) |
≤13.8 |
≤15.8 |
≤16.8 |
≤18.7 |
≤20.5 |
≤24.1 |
||||||||||
|
Uniformidad de la pérdida (DB) |
≤1.2 |
≤1.5 |
≤1.5 |
≤2.0 |
≤2.0 |
≤2.5 |
||||||||||
|
Pérdida de vuelta (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
|
Pérdida dependiente de la polarización (DB) |
≤0.25 |
≤0.3 |
≤0.3 |
≤0.4 |
≤0.4 |
≤0.4 |
||||||||||
|
Directividad (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
|
Pérdida de la correlación de la temperatura -40~℃85 (DB) |
≤0.5 |
≤0.5 |
≤0.5 |
≤1.5 |
≤0.5 |
≤0.5 |
||||||||||
|
Tamaño (milímetro) (LxWxH) |
60×7×4 |
60×12×6 |
N/A |
|||||||||||||
|
Temperatura de trabajo (℃) |
-40~85 |
|||||||||||||||
|
Temperatura de almacenamiento (℃) |
-40~85 |
|||||||||||||||
|
Artículo |
2x2 |
2x4 |
2x8 |
2x16 |
2x32 |
2x64 |
2x128 |
|||||||||
|
Longitud de onda de funcionamiento (nanómetro) |
1260-1650 |
|||||||||||||||
|
Tipo de la fibra |
G657A1 o como pedido de los clientes |
|||||||||||||||
|
Conector |
SC/FC/LC |
|||||||||||||||
|
Sección de la virola |
UPC/APC |
|||||||||||||||
|
Pérdida de inserción (DB) |
≤4.5 |
≤7.9 |
≤10.8 |
≤14.1 |
≤17.3 |
≤21.1 |
≤24.8 |
|||||||||
|
Uniformidad de la pérdida (DB) |
≤0.9 |
≤1.1 |
≤1.2 |
≤1.5 |
≤1.8 |
≤2.2 |
≤2.5 |
|||||||||
|
Pérdida de vuelta (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
|||||||||
|
Pérdida dependiente de la polarización (DB) |
≤0.2 |
≤0.2 |
≤0.3 |
≤0.3 |
≤0.4 |
≤0.4 |
≤0.4 |
|||||||||
|
Directividad (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
|||||||||
|
Pérdida de la correlación de la temperatura -40~℃85 (DB) |
≤0.5 |
≤0.5 |
≤0.5 |
≤1.5 |
≤0.5 |
≤0.5 |
≤0.5 |
|||||||||
|
Tamaño (milímetro) (LxWxH) |
50×4×4 |
60×7×4 |
N/A |
|||||||||||||
|
Temperatura de trabajo (℃) |
-40~85 |
|||||||||||||||
|
Temperatura de almacenamiento (℃) |
-40~85 |
|||||||||||||||
